Wolfram
[W, WK, WTh, WCe, WLa]
W, WK, WTh, WCe, WLa
Wolfram weist mit etwa 3420 °C den höchsten Schmelzpunkt aller Metalle auf. Durch die Zugabe geeigneter Legierungselemente können seine physikalischen, chemischen und mechanischen Eigenschaften vielseitig angepasst werden. Reines sowie legiertes Wolfram finden Anwendung in der Lichtindustrie, Elektronik, Medizintechnik und Dünnschichttechnologie, zudem wird es für Schweißelektroden und den Bau von Hochtemperaturöfen verwendet.
W / WK1 / WK2 / WK3
Mit Spuren von Al, K und Si-dotiertes Wolfram (in ppm-Bereichen) wird vorwiegend in Form von Stäben und Drähten produziert. Diese gezielte Dotierung in Verbindung mit einer stark gerichteten Verformung führt zu einer längsgerichteten Kornstruktur, die die Materialeigenschaften maßgeblich verbessert. Dadurch ergeben sich eine höhere Rekristallisationstemperatur, eine verbesserte Durchbiegungsfestigkeit bei hohen Temperaturen sowie eine gesteigerte Korrosionsbeständigkeit gegenüber geschmolzenen Metallen. Reines Wolfram (W) sowie Dotiertes Wolfram (WK) finden breite Anwendung als ein- oder mehrfacher Draht in Verdampfungsspulen und Heizelementen. Zudem werden W/WK-Stäbe und -Stifte in Lampenelektroden und stationären Anoden für die Röntgendiagnostik eingesetzt.
WTh10 / WTh20
Die Beimischung von Thoriumoxid (ThO2) verbessert die Kriechbeständigkeit und reduziert die Elektronen-Austrittsarbeit, wodurch sich diese Materialien hervorragend für stark belastete Kathoden eignen. WTh10, das mit 1 Gewichtsprozent ThO2 dotiert ist, kann zu Drähten mit einem Durchmesser von ≤ 0,3 mm gezogen werden. Das stärker dotierte WTh20 wird hingegen für größere Durchmesser von Stäben eingesetzt.
WCe20
WC20 stellt eine Alternative zur WT20-Lampe und Schweißelektrode dar. Die Beimischung von 2 Gewichtsprozent Cer(IV)-oxid reduziert die Elektronen-Austrittsarbeit und verbessert sowohl das Zündverhalten als auch die Lebensdauer, indem sie die Erosionsrate durch Funkenerosion verringert.
WLa10 / WLa15 / WLa20
Die Beimischung von 1 – 2,5 Gewichtsprozent Lanthanoxid erhöht die Kriechfestigkeit und Rekristallisationstemperatur im Vergleich zu reinem Wolfram. Darüber hinaus helfen die Oxidpartikel in der Struktur, die schlechte Bearbeitbarkeit von reinem Wolfram zu beseitigen. Die Zugabe von Lanthanoxid verringert auch signifikant die Elektronen-Austrittsarbeit.
WLa10 wird bevorzugt für bearbeitete Komponenten in einer Vielzahl von Anwendungen eingesetzt, wie beispielsweise in Ionenquellenkomponenten und Lampenelektroden, während WLa15 und WLa20 hauptsächlich für Schweißelektroden verwendet werden.
Produktauswahl und Werkstoffeigenschaften
Die folgenden Werkstofflegierungen liefern wir als Standardsorten
Sorte | Wolframgehalt | Additive | Verfügbar als | Eigenschaften/ Download |
W | W: 99,95% | --- | Stäbe, Stifte, Drähte, Bleche, Platten, Bänder oder gemäß Zeichnung | |
WK1 | W: 99,95% | K: 15-40 ppm | ||
WK2 | W: 99,95% | K: 40-70 ppm | ||
Wk3 | W: 99,95% | K: 70-100 ppm | ||
WTh10 | W: 99% | ThO₂: 1% | Stäbe, Stifte, Drähte, Platten oder gemäß Zeichnung | |
WTh20 | W: 98% | ThO₂: 2% | ||
WLa10 | W: 99% | La₂O₃: 1% | ||
WLa15 | W: 98,5% | La₂O₃: 1,5% | ||
WLa20 | W: 98% | La₂O₃: 2% | ||
WCe20 | W: 98% | CeO₂: 2% | ||
WZr3 | W: 99,7% | ZrO₂: 0,3% | ||
WZr8 | W: 99,2% | ZrO₂: 0,8% |

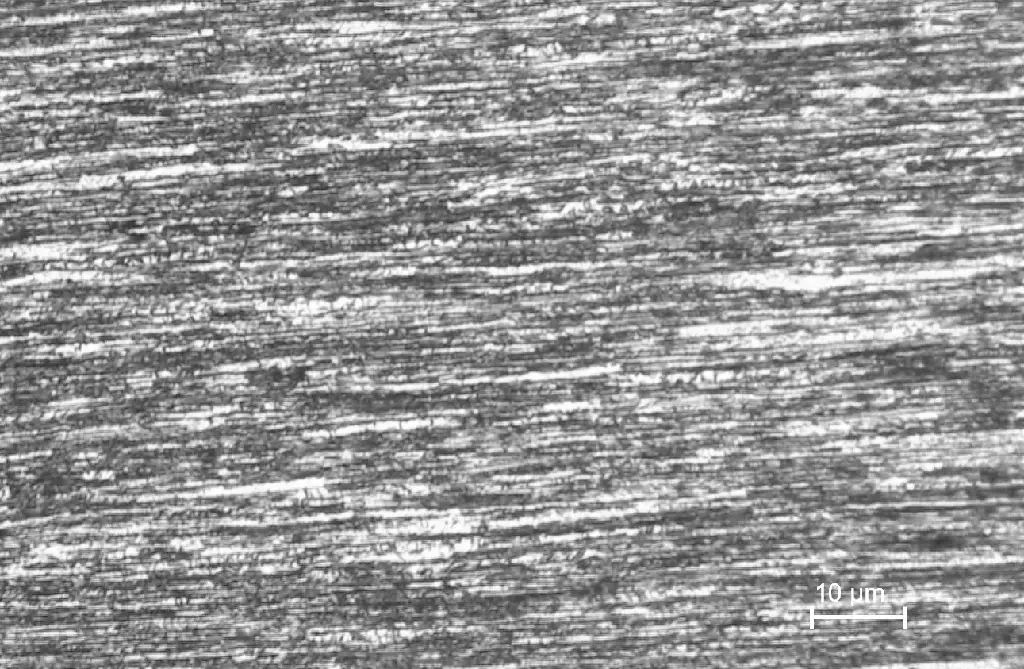

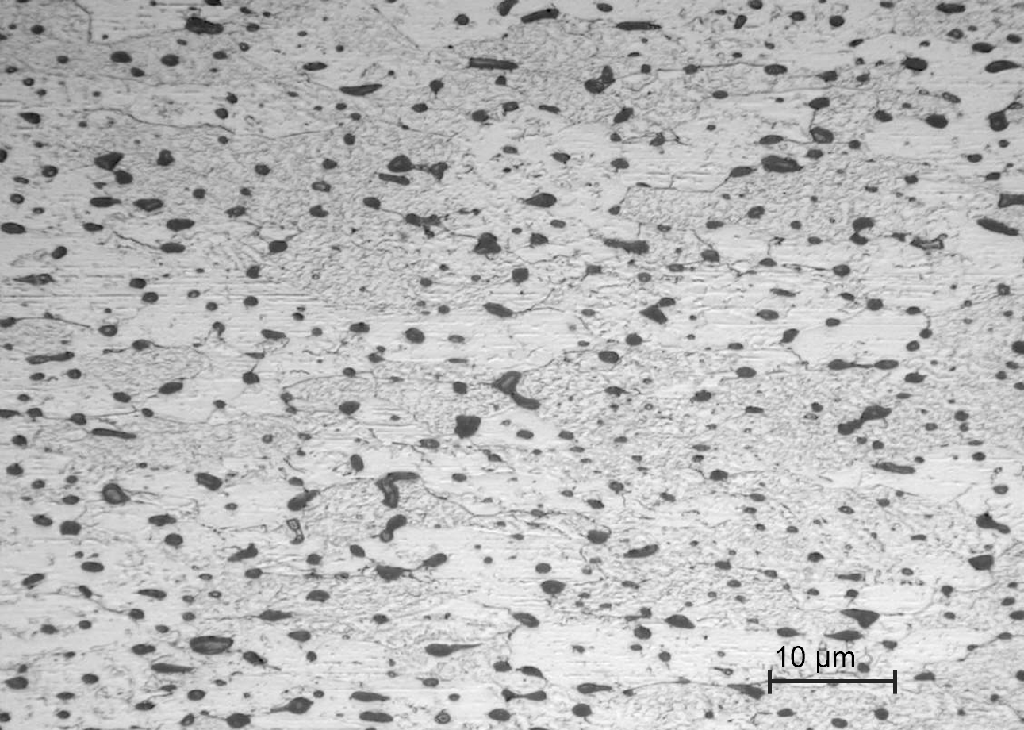

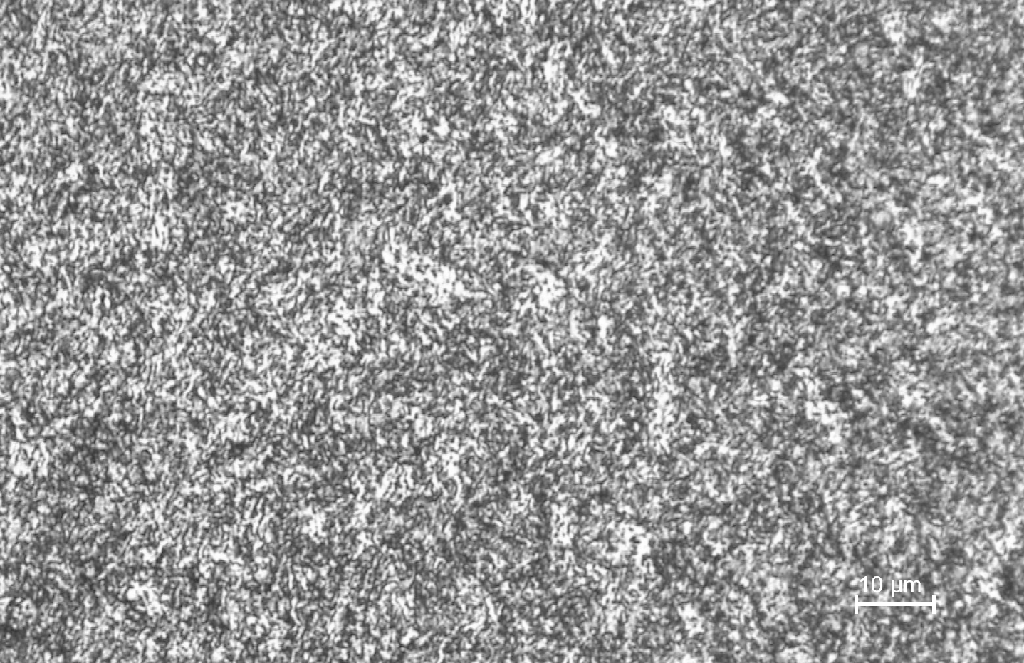

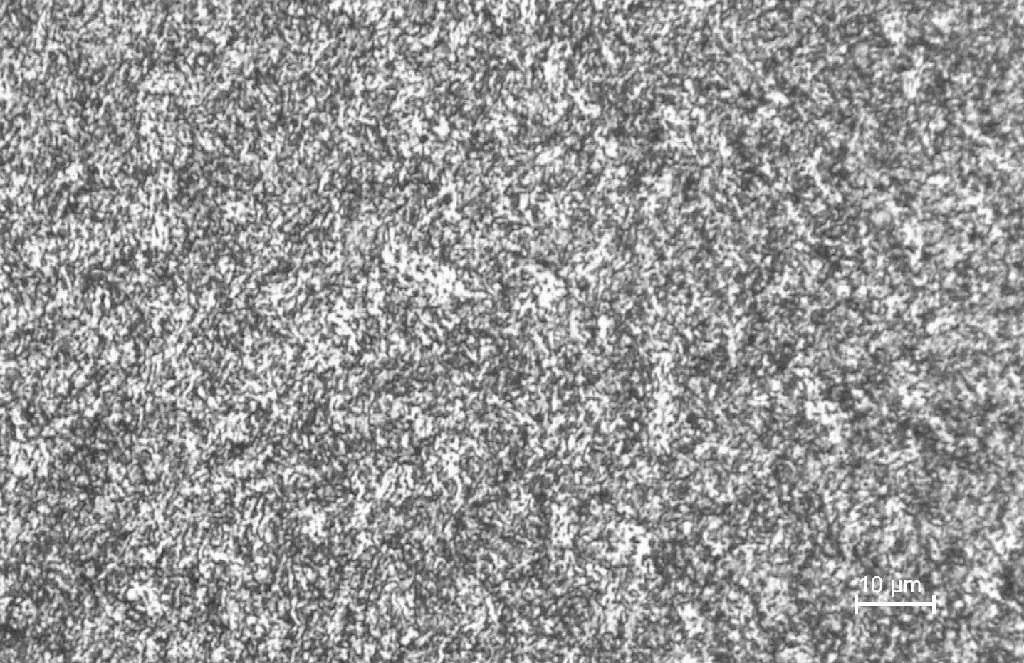

Metallographie
Spezifikationen und Normen
- ASTM F288 (Tungsten wire for elctron devices and lampen)
- ASTM F269 (Standard Test Method for Sag of Tungsten Wire)
- ASTM B760 (Tungsten Plate, Sheet, and Foil)
- ASTM F73 (Tungsten-Rhenium Alloy Wire for Electron Devices and Lamps)
- ASTM E696 (Tungsten-Rhenium Alloy Thermocouple Wire)
- DIN EN ISO 6848 Arc Welding and Cutting – Non-consumable Tungsten Electrodes
Lieferprogramm
Stäbe, Stangen, Drähte, Bleche, Elektroden, Platten, Bänder und Fertigteile nach Kundenzeichnungen
Anfragen / Bestellungen
Haben Sie Fragen oder möchten eine Bestellung aufgeben?
Kontaktieren Sie uns gerne!
E-Mail: [email protected]
Telefon: +49 (0) 8131 3164192
